Rohm Mosfet Calculator

負載開關用MOSFET的簡易選型工具

負載開關（load switch）是MOSFET的代表性應用領域。 用在工業設備市場、AV設備及便攜式設備等各領域的電子設備上。 只要填好下面的必要項目，就能簡單的確定最適合應用的MOSFET。

根據輸入電壓和輸出電壓間的電壓差（電壓降）和輸出電流(流向MOSFET的電流)算出電阻，搜索的是符合該值導通電阻的MOSFET，
并不保證能夠正常工作。
具體應用之際，請客戶方面進行充分的確認，看其是否符合使用條件。

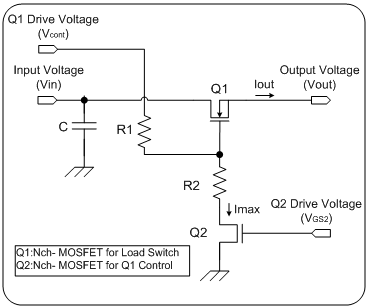

Nch

MOSFET Selection [Q1: Load switch , Q2 : Control Q1]

MOSFET(Q1)的極性 [Q1]
(V)
(V)
(A)
(V)

(A)
(V)
  • 輸入電壓(Vin)(Q1)：請輸入使用組件的最小電壓。(1.5V≦Vin(Q1)≦30V)
  • 輸出電壓(Vout)(Q1)：請輸入使用組件的目標電壓。
  • Q1驅動電壓(Vcont)(Q1)：MOSFET(Q1)的極性為Nch時，請輸入MOSFET(Q1)的驅動電壓。
    Vout+1.5V≦Vcont(Q1)≦Vout+20V,電壓為GND基準
  • Q2驅動電壓(VGS2)(Q2)，請輸入10V以下的電壓。
    (VGS2(Q2)≦10V,電壓為GND基準)
  • 輸入電壓(Vin)(Q1)：請輸入使用組件的最小電壓。(1.5V≦Vin(Q1)≦30V)
  • 輸出電壓(Vout)(Q1)：請輸入使用組件的目標電壓。
  • Q1驅動電壓(Vcont)(Q1)：MOSFET(Q1)的極性為Nch時，請輸入MOSFET(Q1)的驅動電壓。
    Vout+1.5V≦Vcont(Q1)≦Vout+20V,電壓為GND基準
  • Q2驅動電壓(VGS2)(Q2)，請輸入10V以下的電壓。
    (VGS2(Q2)≦10V,電壓為GND基準)


Your Best MOSFET (Q1)

Part No.
 VDSS
(V)		 ID
(A)		 RON(TYP)
(?)		 VOUT Min
(V)		 Data
sheet		 Spice
Model
Please set value and "Select MOSFET"


Your Best MOSFET (Q2)

Part No.
VDSS
(V)
ID
(A)
Data
sheet
Spice
Model
Please set value and "Select MOSFET"
